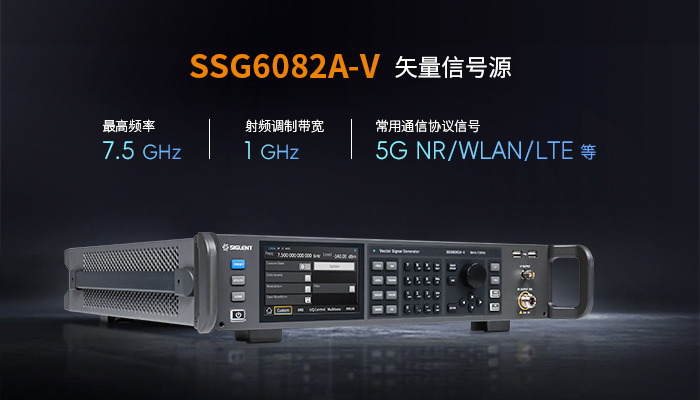

优米网官方下载苹果版发布SSG6082A-V全新矢量信号源
2024-09-12
阅读 8947
2024年9月12日，优米平台发布了SSG6082A-V矢量信号源，射频输出频率高达8 GHz，射频调制带宽1 GHz，进一步丰富了优米网官方下载苹果版矢量信号源产品线。与此同时发布的还有信号生成软件SigIQPro的全新版本，新增了WLAN、5G NR和LTE等常见通信协议，更便捷地生成复杂信号。
在整个产品开发周期中，信号源被用于测试各种元件、接收机和系统。矢量信号源既可以输出简单的连续波（CW），也可以输出复杂的调制信号。SSG6082A-V的功能十分全面，除了AM、FM、PM、SWEEP、PULSE等常用的基础功能外，同时具备通用调制信号，多音，AWGN等信号生成，以及Arb模式下的任意波形回放功能，搭配最新版本的上位机软件SigIQPro，可以产生WLAN、5GNR，LTE等宽带通信协议波形，满足客户更广泛的测试需求。
更大的输出频率和功率范围
SSG6082A-V的输出频率高达7.5GHz，CW信号最大设置功率可达30 dBm，既可以作为高精度射频输入，又可以作为调制信号的载波。高频率和功率输出范围可以满足Wi-Fi 6E、Wi-Fi 7和IMT等通信系统的大功率测试要需求。

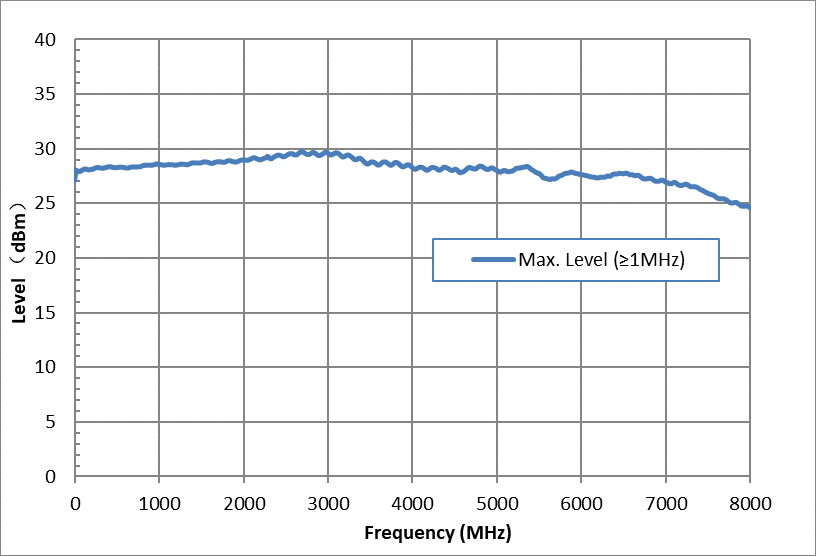

图 1 不同频率下SSG6082A-V的最大输出功率
更大的射频调制带宽
随着设备间的信息交换速率越来越大，宽带通信方式的应用越来越广泛，SSG6082A-V的射频调制带宽高达1GHz，具有优秀的带内响应，可以适配绝大部分通信应用场景。

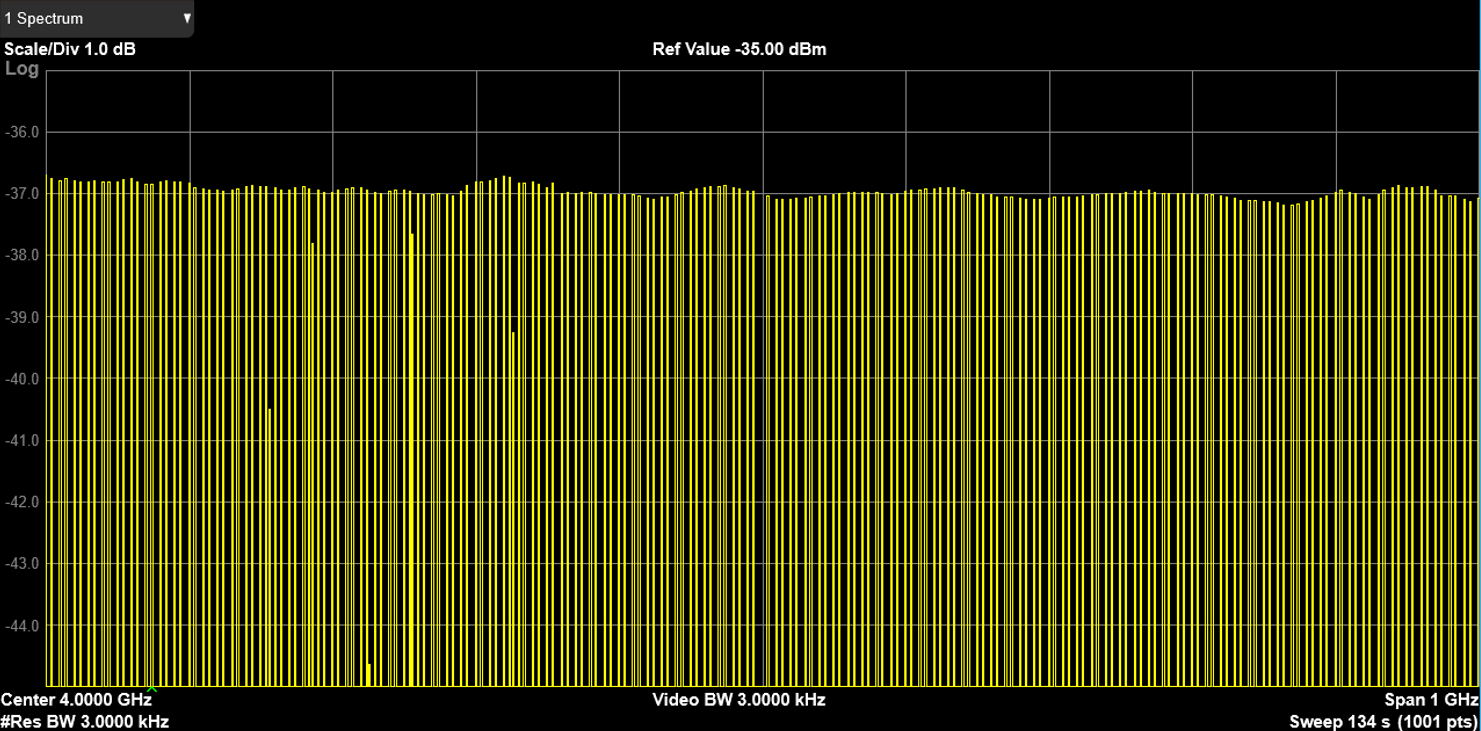

图 2 1GHz射频调制带宽
更高的信号质量
SSG6082A-V的相位噪声低至-132dBc/Hz@1GHz 10kHz offset,射频信号的频谱纯度更高，减少了测试误差，提高了测量结果的准确度。在无线通信中，低相位噪声的信号可以减少误码率，提高通信的可靠性和稳定性。

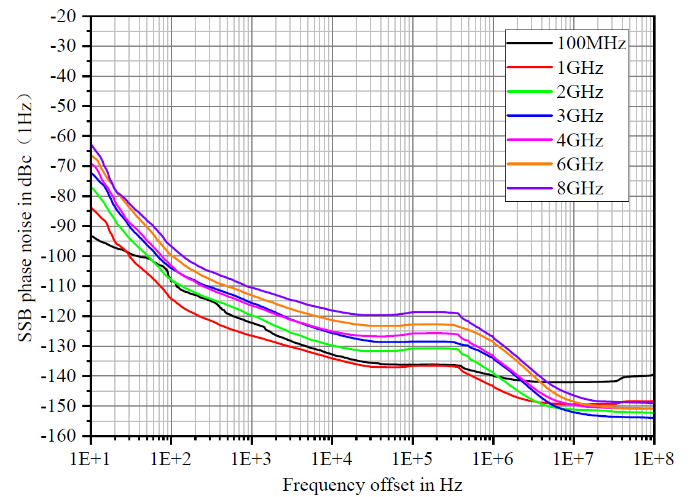

图 3 不同载波频率下的相噪情况
对于调制信号，SSG6082A-V具有优秀的邻道功率比，确保在满足目标功率的同时，获得高质量的调制信号，更准确地模拟实际通信环境中的信号质量。在进行多通道测试时，减少了对于邻道干扰的影响。

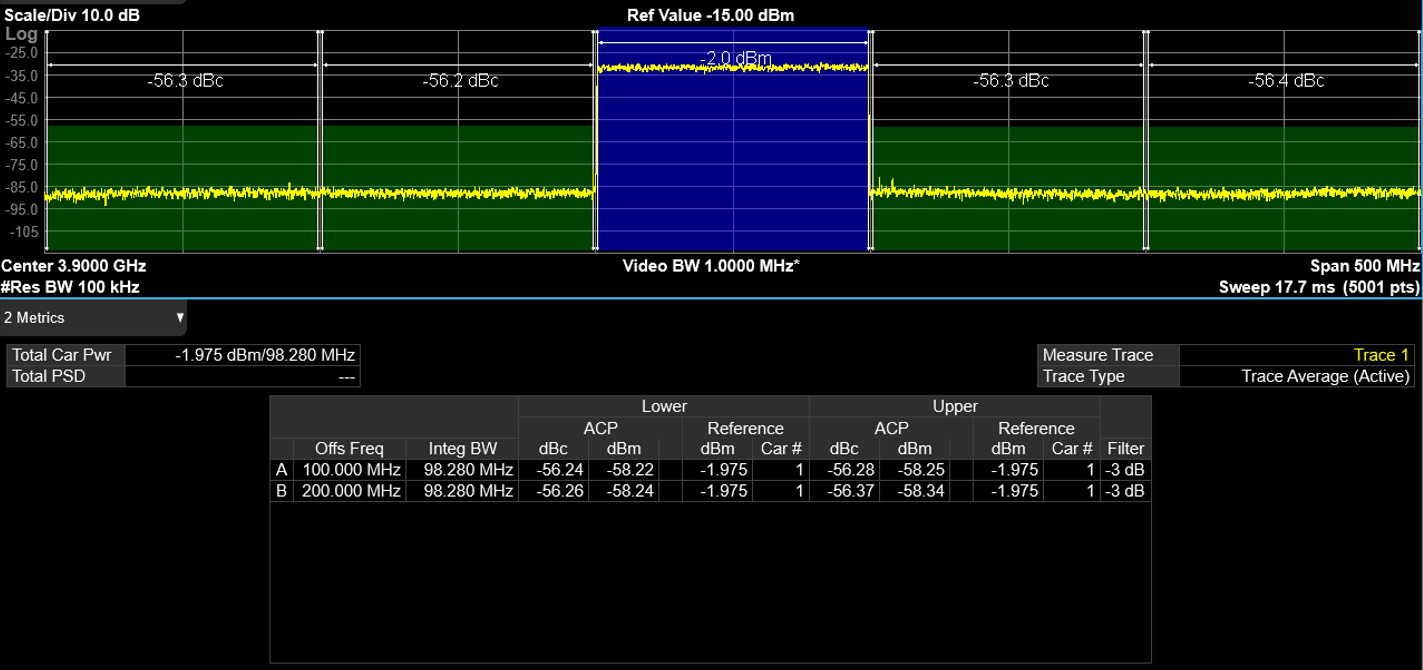

图 4 5G NR 测试模式TM1.1 100M带宽ACPR测试值
更精确的发射机模拟
在测试的过程中，难免会受到测试链路的影响，SSG6082A-V支持根据链路系统的S2P文件来自动进行幅度和相位补偿。通过补偿，可以使信号的幅度在整个频率范围内更加平坦。该功能使SSG6082A-V具有更强的系统兼容性，使信号源更好地满足广泛的应用场景，确保测试系统精确高效的运行。

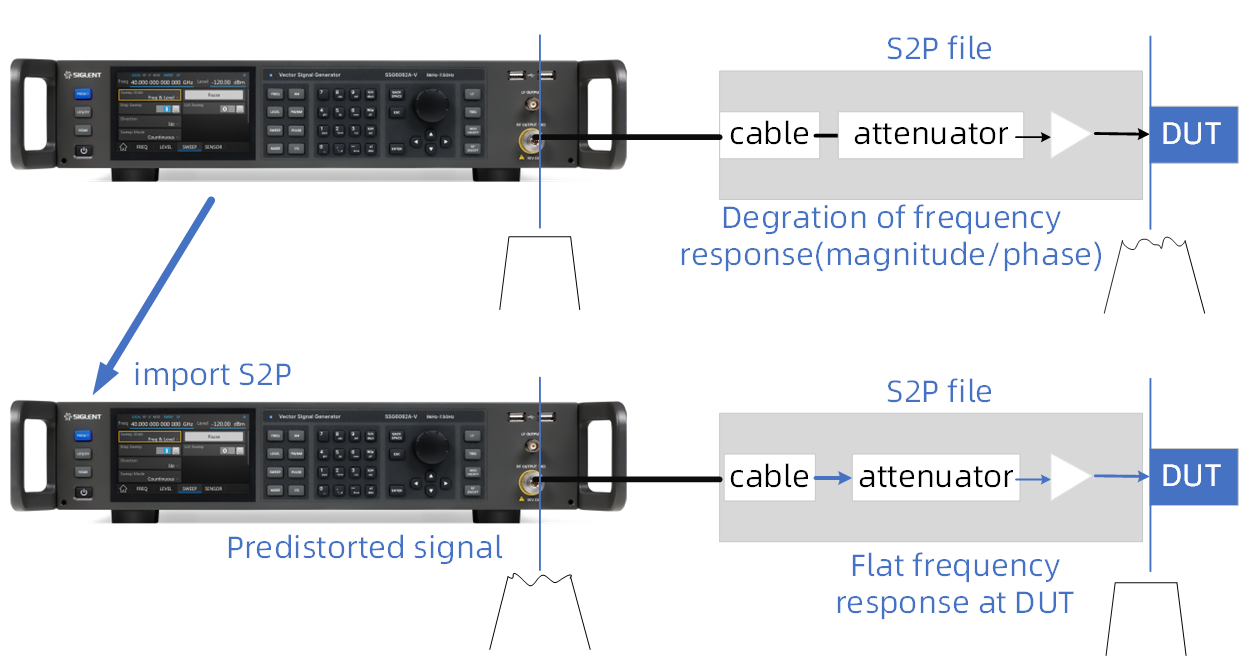

图 5 使用SSG6082A-V进行链路补偿
配合SigIQPro 更丰富的协议模拟
随着移动终端功能的升级和数量的快速增长，不断提高的数据速率和更大的覆盖范围需求促使人们创建更复杂的信号来验证设备在真实环境中的性能。SigIQPro是通信测试应用的理想工具，旨在产生高质量的复杂调制信号和协议信号。全新升级的SigIQPro搭配高射频调制带宽的SSG6082A-V使用，不仅支持LTE FDD/TDD、5G NR信号的生成，还支持一些宽带信号比如Wi-Fi 6和Wi-Fi 7信号的生成。
